試驗力：300KN/600KN/1000KN/2000KN
一、主要用途：

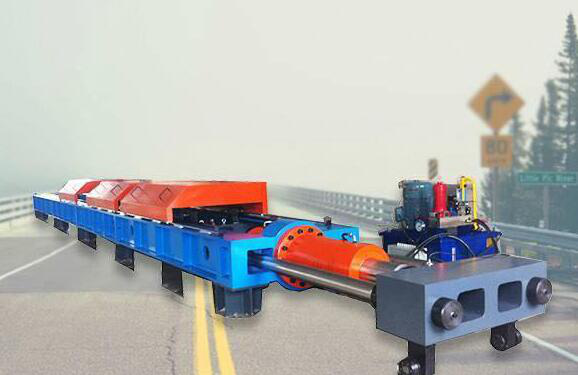

LEW系列微機屏顯臥式拉力試驗機采用機架整體鋼板焊接框架結構，單出桿雙作用活塞缸施加試驗力，圓柱銷插裝試樣，負荷傳感器測力，根據試樣規格長度可有級調整拉伸空間，計算機屏幕控制并顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據，本機為吊裝帶類、鏈類以及繩索類做產品逐個拉伸試驗專用設備,用于吊裝帶類產品的逐個拉伸負荷,破壞等試驗,要求操作靈活方便,加載緩慢平穩,機體承載能力強等優點。
二、性能特點：
1 主機：
1.1 機架整體采用鋼板焊接框架結構，通過前后夾頭座、油缸及前橫梁組成系統主結構；
1.2 后夾頭座采用手動推動方式進行試驗空間有級調整；
1.3主機外形在滿足臥式試驗設備技術要求的基礎上進行設計，造型簡潔明快、比例協調、色彩搭配合理，使試驗設備的穩定性、安全性、美觀性達到完美統一。
2 油源系統（泵站）：
2.1 一套10l/min,30MPa恒壓泵組：采用國內知名品牌電機。
2.2 電機安裝配有減振裝置（選用減振墊），以減小振動和噪音；
2.3 油箱：全封閉標準油箱，容積80升，配油溫計、油位計，精密壓力過濾器，空氣濾清器等并帶有油溫、液位、油阻保護與指示裝置，根據油路的使用要求配相應高精度的濾油裝置。
2.4 具有溫度過限、濾油器堵塞、液位過低等自動停機或報警功能；
2.5 管路系統：主油缸加載器、夾頭作動器的液壓管路采用高壓軟管連接。
3 控制系統：
3.1 雙通道控制板全部采用數字化電路，結構一致，提高了各通道的互換性；
3.2 計算機屏幕完成集成的數據控制顯示與試驗曲線顯示功能；
3.3 數據存儲功能完善，可進行歷史數據再現與圖形顯示；
