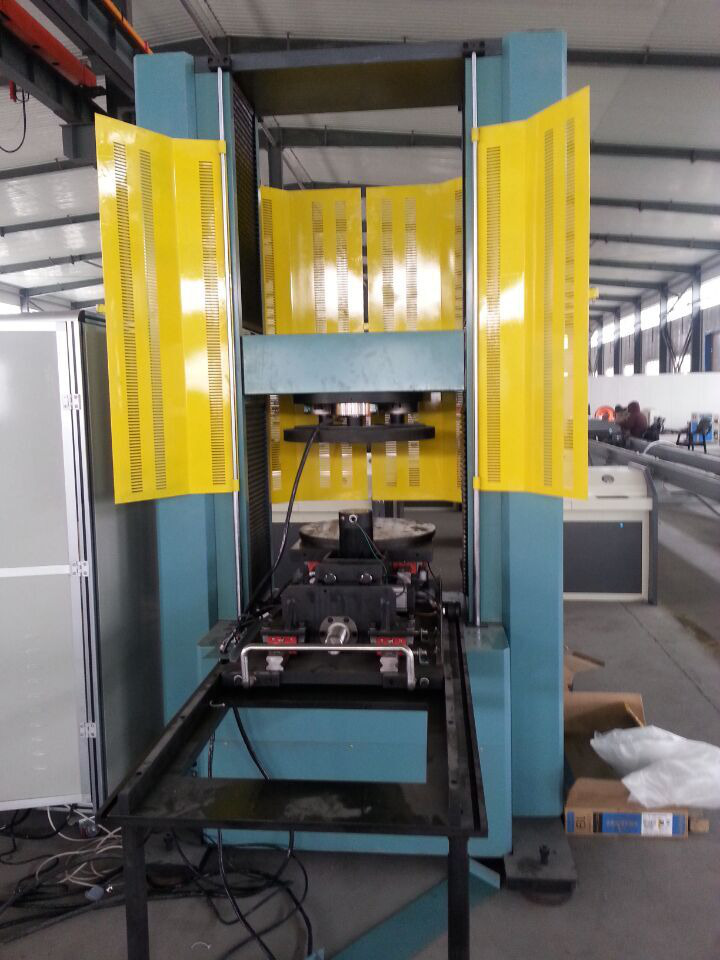

彈簧試驗臺由驅動系統、加載系統、傳動系統、測量控制系統、顯示系統等組成，采用全數字交流伺服電機及驅動器，精密行星減速器、高效無間隙同步齒形帶及精密滾珠絲杠組成傳動。運行穩定、可靠。
功能常規彈簧試驗功能
具有力、位移、變形等多種控制模式：
a)設定試驗力，檢測彈簧的變形量（撓度）。
b)設定變形量（撓度），檢測彈簧的試驗力。
c)設定試驗力，檢測彈簧的剩余高度；
d)設定彈簧的剩余高度，檢測彈簧的試驗力；
)檢測彈簧的剛度（柔度）；
通用功能
a)根據不同的彈簧設計要求，輸入已知參數，就可自動實驗，試驗完成后自動返回試驗初始位置。如果進行批量測試，會更顯示出強大的優越性，用戶只需一次性輸入試驗參數，就可實現實驗過程中除更換彈簧外的所有自動化操作，具有非常高的測試效率。
b)能完成傳感器的參數標定、零點清除、參數存儲與加載等功能；控制器具備各類試驗參數超限、超設定自動停機或報警等保護功能；
c)操作系統WindowsXP平臺下，全中文操作界面，人機界面友好， 試驗機的全部操作通過計算機鍵盤和鼠標完成，計算機屏幕顯示試驗力、位移、橫梁移動速度、試驗機工作狀態等，并具有快捷鍵操作。實時采集數據、數據運算處理，并提供數據儲存、查詢、打印等功能，能實時顯示、繪制試驗力—變形曲線，能進行曲線放大或縮小，曲線的局部放大，并且用戶可在放大區域內通過鼠標拖動來實現放大曲線的平移。
橫向剛度、橫向自由彎曲變形測試功能
a)將規定軸向靜力作用于彈簧上，測量出彈簧在X,Y軸的變形量及其方向，計算出測量平臺的彎曲方向、偏移量及其角度；
b)將規定軸向靜力作用于彈簧上， 測量平臺能夠返回其初始中心位置的力，即彎曲力；
c)同一大小的軸向靜力作用于彈簧上，對彈簧不斷施加橫向的力，測量規定橫向位移下的橫向力，計算出彈簧的橫向剛度并繪制出彈簧的橫向剛度--變形曲線。
設備彈簧橫向剛度試驗臺主要技術指標
1 最大試驗力 軸向 橫向
300kN 30kN
2 試驗力有效測量范圍 1%-100%
3 試驗力最小讀數值 軸向 橫向
0.01kN 0.001kN
4 位移最小分辨率 0.01mm
5 試驗力示值相對誤差 精確測量范圍內≤±1.0%
6 試驗機精度等級 1級
7 位移示值精度 ±（150 0.30L）μm,注：L為測定的任意位置距離。單位：（mm）
8 試驗臺有效試驗空間 軸向 X向 Y向
800mm ±50mm ±50mm
9 軸向上、下壓盤平行度誤差 ≤0.2mm
10 軸向上、下壓盤偏移量誤差 ≤1.0mm
11 軸向加載速度 0.005mm/min～300 mm/min（無級調速）
12 橫向加載速度 0.02mm/min～200 mm/min （無級調速）
13 速度精度 速率＜10mm/min時，為設定值的±1%以內；速率≥10mm/min，為設定值的±0.5%以內；
14 軸向壓盤直徑 ∮550mm
15 主機工作臺左右跨度尺寸 700mm
16 主機工作臺前后寬度尺寸 380mm
17 機器總功率 8.5kW
18 電源電壓（三相四線，須可靠接地） 380VAC 50Hz
