一．項目簡介

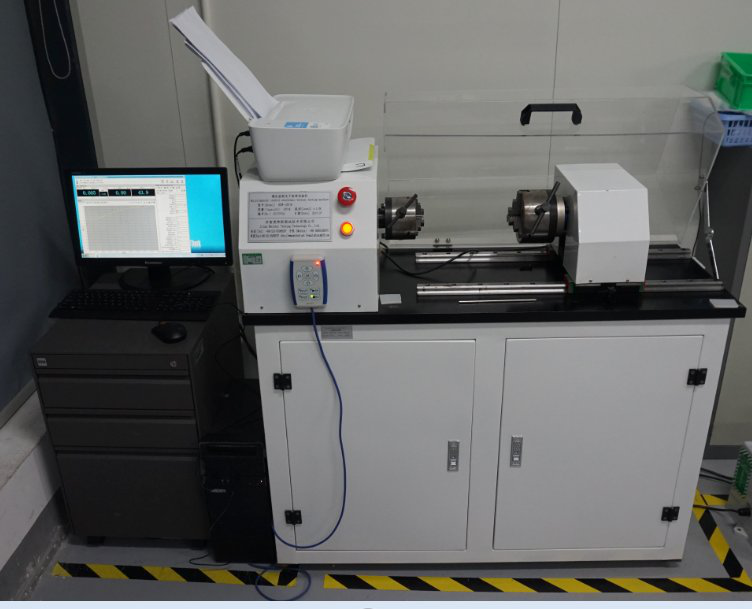

TPN彈簧扭轉疲勞試驗機由加荷、傳感器測力、微機處理、液晶顯示系統所組成，適用于對扭轉彈簧的扭轉疲勞性進行測量，以標定扭簧質量的優劣。該試驗機通過電機、減速機、齒輪的傳動，帶動扭轉彈簧作往復運動，實現對扭簧的疲勞性能的檢測。該機無污染、效率高，具有較寬的調頻范圍和試驗空間，配上合適的輔具，可完成不同規格的彈簧疲勞試驗。主要使用于彈簧制造，低壓電器，動力機械，大專院校及科研單位實驗試等單位。
二．方案描述
【主 機】采用臥式結構，主體結構采用框架鑄造結構，以保證整機的剛性。夾具采用優質合金結構鋼40CrNiMoA淬火（HRC45～50）方式，主傳動軸采用合金結構鋼淬火處理，保證其使用壽命。試樣的安裝、拆卸方便、快捷。
【傳動系統】采用蝸輪蝸桿減速器傳動，保證傳動的均勻、穩定及傳動精度。
【測量顯示系統】該機采用光電編碼器采集試樣的扭轉角度θ，高精度輸出對稱性扭矩傳感器采集試樣的扭矩T。液晶顯示試樣的扭矩T、扭轉角度θ。數據處理試件的最大扭矩、最大扭轉角度、扭轉強度、切變模量等。
【安全保護裝置】達到設置次數自動停機。
三．主要性能指標
1 最大動態試驗扭矩：30 Nm；
2 試驗扭矩示值誤差：正、反兩方向≤±1%
3 試驗扭矩重復性示值誤差：正、反兩方向≤1%
4 最大扭轉角度范圍：任意
5 扭轉頻率：可調
6 左旋右旋：隨意可置
7 扭轉角度分辯率：0.10；
8電壓電壓：AC220V 50Hz
