繩索斷裂強力臥式拉伸試驗機@測試與研究

繩索斷裂強力臥式拉伸試驗機@測試與研究

　WAL-500KN；WAL-1000KN；WAL-1500KN；WAL-2000KN；　
　　本款臥式拉力試驗機適用于電線電纜、架空絞線、復合絞線、導線機械性能及力學性能測試及研究；
　　依據GB、ISO、JIS、ASTM、DIN、BS、EN、NF等國際標準進行試驗和提供檢測數據。
　　試驗項目：額定拉斷力RTS；最大允許拉力MAT；20％RTS、40％RTS、60％RTS、2％～100％RTS；OPGW抗拉性能；應力-應變性能；蠕變性能1000h；
　　適用范圍：OPGW光纜、OPPC光纜、ADSS光纜、OPLC光纜、鋁絞線、硬鋁絞線、鋁合金絞線、鋼芯鋁絞線、防腐性鋼芯鋁絞線、鋼芯鋁合金絞線、鋁合金芯鋁絞線、鋁包鋼芯鋁絞線、鋁
　　包鋼芯鋁合金絞線、鋼絞線、鋁包鋼絞線、高強度鋁合金絞線、鍍鋅鋼絞線、普通強度鋼絞線、高強度鋼絞線、特高強度鋼絞線、同心層絞線、復絞絞線(1x7；1x19；1x37；7x7；﹛3+9﹜x7)；
　滿足標準　
　　→GB/T3048-《電線電纜性能試驗方法》；
　　→GB/T3428-《架空絞線用鍍鋅鋼線》IEC60888；
　　→GB/T17048-《架空絞線用硬鋁線》IEC60889；
　　→GB/T17937-《電工用鋁包鋼線》IEC61232；
　　→GB/T7424.2-2008《光纜總規范 第2部分：光纜基本試驗方法》IEC60794；
　　→GB/T7424.4-《第4-1部分：分規范光纖復合架空地線》；
　　→GB/T1179-2008《圓線同心絞架空導線》
　　→IEC61395-《架空地線-絞合導線蠕變?cè)囼?yàn)方法》
　　→DL/T832－2003《光纖復合架空地線》
　　→TBT3111-《電氣化鐵道用銅及銅合金絞線》
　　→ASTMB《同心層紋硬半硬、軟銅紋線》；
　　→NF C34-110:1980《架空線路用裸導線銅絞線及單線和青銅絞線及單線》；
　　→JIS C3105-1994《硬銅絞線》；
　　→JB/T8134-《架空絞線用鋁-鎂-硅系合金圓線》；
　重要特點　

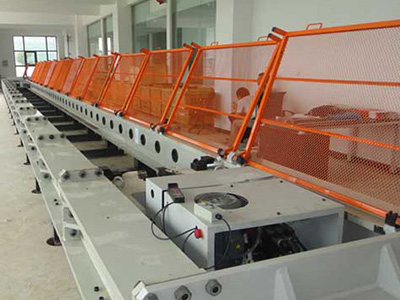

　　1、本款電線電纜臥式拉力試驗機采用臥式框架結構，高剛性、高穩定性的負荷機架。
　　2、穿銷式空間調整結構,高強度、高精度定位銷，快速定位。
　　3、伺服測控系統，自動、手動、定荷操作；載荷保持、應力-應變控制、循環控制及自編程控制等多種控制方式。
　　4、高精度測力器，線性寬，穩定性好，保證載荷的測力精度。
　　5、獨特設計的安放、定位、調整機構。
　　6、雙控雙向液壓油缸，快速試驗，快速返回。
　　7、多重保護功能: 軟件和硬件兩級保護；試驗力過載保護；過流、過壓保護；液壓缸限位保護；液壓系統過載溢流保護；試樣破斷時安全保護/防護網；操作提示向?qū)ПＷo(hù)；試驗結束自動保護。
　　8、測控系統：
　　8.1: 全數字閉環、多通道、多功能、易操作的測控軟件；實現試驗力、試樣變形、活塞位移和試驗過程的閉環控制及等速應力、等速應變、等速試驗力、等速位移、試驗力保持、位移保持等控制功能；數據庫中備有多種試驗方法、標準（ASTM、ISO、DIN、EN、BS等）；試驗數據可隨時保存、查詢、調用。
　　8.2：試驗過程的自動控制，試驗力，峰值、變形、位移、試驗曲線的實時控制、數據采集、處理、分析、顯示、存儲，全鍵盤輸入操作和控制模式智能設置系統；控制模式任意設置，無沖擊，平滑切換，加載、卸載平穩
　　8.3：過程能再現、數據再分析、曲線放大、比較、遍歷，坐標滿度自動調節。
　　8.4：操控軟件，模塊化、開放式編程，滿足個性化要求。具有提示和向?qū)Чδ堋?/span>
　　8.5：本電線電纜臥式拉伸試驗機的數據庫采用ACCESS格式，可以進行網絡數據庫通訊和管理。
　　8.6：電路板采用光電隔離設計，具有抗干擾能力強的特點。
　　8.7：靈活的Excel、Word報告，默認格式及自編格式；多項排序，多類型輸出。
　　8.8：試驗曲線可任意選擇壓力試驗機坐標軸，可自由放大和縮小；可同時顯示多個曲線，可設需要的坐標，例如：載荷－時間，載荷－位移，應力－應變等，滿度自調節.
　　8.9：試驗結束自動返回，智能、高效、快捷。

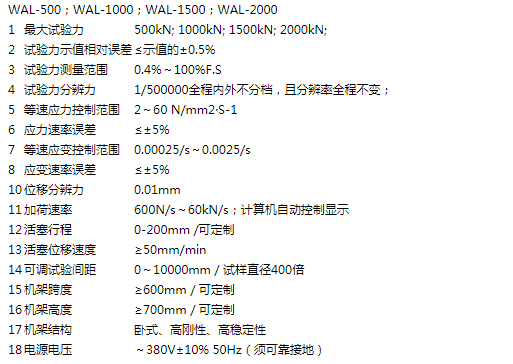

　技術參數
