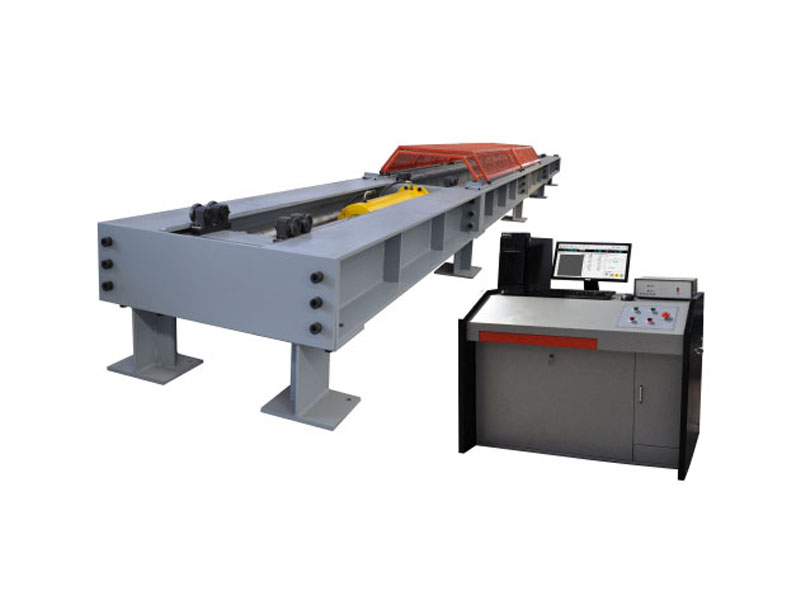

四川試金試驗機廠架空絞線用鍍鋅鋼線拉力試驗機
.各種圓形、矩形、異形導體及絞合導體等電線電纜、架空絞線、復合絞線、導線拉伸性能測試及研究。
2.對電線電纜遞增拉應力、斷裂拉伸力、破斷力和伸長率進行試驗測試及研究。
3.測試電線電纜額定拉斷力RTS、最大允許拉力MAT、20%RTS、40%RTS、60%RTS、2%~100%RTS;OPGW抗拉性能;電線電纜應力-應變性能;電線電纜蠕變性能1000h。
4.對OPGW光纜、OPPC光纜、ADSS光纜、OPLC光纜、硬鋁絞線、鋁合金絞線、鋼芯鋁絞線、防腐性鋼芯鋁絞線、鋼芯鋁合金絞線、鋁合金芯鋁絞線、鋁包鋼芯鋁絞線、鋁包鋼芯鋁合金絞線、鋁包鋼絞線、高強度鋁合金絞線、鍍鋅鋼絞線、普通強度/高強度/特高強度鋼絞線、同心層絞線、復絞絞線進行拉伸性能測試及研究。
主要技術參數
1.載荷力容量:500kN/1000kN/1500kN/2000kN;
2.載荷力精度:≤±1.0%;≤±0.5%;
3.等速應力控制范圍2~60 N/mm2·S-1;
4.加荷速率600N/s~60kN/s;
5.電線電纜拉伸測試空間長度:0~10000mm(>試件直徑400D)(可定制);
6.活塞行程0~200mm(可定制);
7.活塞位移速率:≥50mm/min;
8.位移變形分辨力:0.001mm;
9.載荷機架跨度:≥600mm(可定制);
10.載荷機架長度(L)≈16000mm;
11.載荷力分辨力:1/±300000F.S;
12.等速應變控制范圍0.00025/s~0.0025/s;
依據標準
1.GB/T3048.1-電線電纜電性能試驗方法 第1部分:總則 ;
2.GB/T4909.3-裸電線試驗方法 第3部分:拉力試驗
3.GB/T3428-2012架空絞線用鍍鋅鋼線Zinc-coated steel wires for stranded conductors;
4.GB/T29325-2012架空絞線用軟鋁線
5.GB/T17048-架空絞線用硬鋁線
6.GB/T17937-電工用鋁包鋼線
7.GB/T13993.1-2016通信光纜 第1部分:總則
8.GB/T7424.2-2008光纜總規范 第二部分:光纜基本試驗方法 ;
9.GB/T7424.4-光纜第4部分:分規范 光纖復合架空地線
